Контроль качества зерна начинается задолго до лабораторного анализа. На элеваторе, приемном пункте или предприятии по переработке важно получить не просто несколько зерен для проверки, а репрезентативную пробу, которая действительно отражает состояние всей партии. Именно поэтому современные зерноприемные комплексы все чаще используют автоматизированные системы отбора образцов. Принцип их работы основан на последовательном извлечении небольших порций материала из разных участков потока или кузова транспортного средства с последующим объединением полученных порций в единую пробу. Такой подход позволяет сократить влияние человеческого фактора, ускорить приемку и сделать процедуру контроля более стабильной.

В практической работе пробоотборник для зерна автоматический представляет собой комплекс механических, пневматических или комбинированных узлов, которые перемещают рабочий орган к нужной зоне, извлекают небольшую порцию зерна и направляют ее в место накопления. Конкретная конструкция зависит от назначения оборудования: одни системы предназначены для отбора проб из кузовов автомобилей, другие работают непосредственно с зерновым потоком на технологической линии. Несмотря на различия, задача остается общей: получить образец без существенного искажения характеристик партии и передать его на дальнейшее исследование.

Зачем нужна автоматизация отбора проб зерна

Зерновая партия редко бывает абсолютно однородной. В разных ее участках может отличаться влажность, содержание сорной и зерновой примеси, степень повреждения зерен, наличие мелких фракций и другие показатели. Если оператор возьмет материал только с поверхности или из одного места, результат лабораторного анализа может оказаться недостаточно показательным. Автоматическая система решает эту проблему за счет отбора материала из нескольких точек.

Представим автомобиль, в котором перевозится 25 тонн пшеницы. В верхней части кузова зерно может казаться сухим и чистым, тогда как в нижних слоях из-за особенностей загрузки или транспортировки могут находиться более влажные участки. Если ограничиться одной порцией с поверхности, лаборатория получит информацию лишь о небольшом сегменте партии. Автоматический пробоотборник может последовательно пройти через различные зоны загрузки и сформировать более представительный объединенный образец.

Еще одно преимущество автоматизации связано с повторяемостью процедуры. При ручном отборе результат зависит от опыта сотрудника, выбранных им точек и соблюдения инструкции. Механизированная система работает по заранее заданному алгоритму. Это особенно важно на предприятиях, где ежедневно принимаются десятки или сотни машин и необходимо поддерживать одинаковый порядок контроля.

Из чего состоит автоматический пробоотборник

Конструкция конкретного оборудования может значительно отличаться, однако в большинстве систем можно выделить несколько основных элементов. К ним относятся рабочий пробоотборный узел, механизм его перемещения, система управления, транспортирующий канал и приемная емкость для образца. Дополнительно оборудование может оснащаться датчиками положения, ограничителями перемещения, пневматическими устройствами, механизмами поворота и средствами связи с автоматизированной системой предприятия.

Рабочий орган непосредственно контактирует с зерном. В зависимости от исполнения это может быть трубчатый щуп, полый пробоотборник, ковшовый или иной конструктивный элемент, рассчитанный на захват определенного количества материала. Важное требование заключается в том, чтобы устройство могло извлекать зерно из необходимой глубины и при этом не создавать чрезмерного разделения фракций.

Механизм перемещения отвечает за позиционирование рабочего органа. Например, при отборе пробы из автомобильного транспорта он может перемещать щуп по горизонтали и вертикали, позволяя оператору или автоматической программе выбрать нужную точку. В некоторых конструкциях используется поворотная стрела, в других применяется система направляющих. Конфигурация определяется компоновкой приемной площадки и типами транспортных средств, которые обслуживает предприятие.

Система управления координирует работу всех механизмов. В простейшем варианте оператор задает положение пробоотборника вручную, после чего оборудование выполняет цикл отбора. В более сложных комплексах программное управление может контролировать координаты, глубину погружения, последовательность точек и транспортировку полученного материала в приемную емкость.

Основной принцип работы: от точки отбора до лаборатории

Рабочий цикл начинается после установки транспортного средства или другого объекта контроля в предусмотренное для этого положение. Оборудование должно иметь четко определенную рабочую зону, чтобы рабочий орган не столкнулся с элементами кузова, надстройки или окружающей инфраструктуры. После этого оператор выбирает режим или запускает заранее установленную программу.

Следующий этап — позиционирование. Щуп или другой рабочий орган перемещается к первой точке. Если речь идет об автомобиле с зерном, точка выбирается с учетом геометрии кузова и требований предприятия к методике отбора. После достижения заданного положения рабочий орган погружается в зерновую массу.

При погружении происходит заполнение внутренней полости или захват определенного объема зерна. Затем проба выводится из насыпи. Полученная порция направляется по транспортному каналу в общую емкость либо поступает в промежуточный приемник. После завершения первой операции система перемещается к следующей точке.

Такой цикл повторяется несколько раз. В результате отдельные порции объединяются в один образец. Далее объединенная проба может быть перемешана, разделена до требуемой массы и передана в лабораторию. Таким образом, автоматизация охватывает не только непосредственное проникновение щупа в зерновую массу, но и последующее перемещение материала.

Как выбираются точки отбора

Количество и расположение точек имеют большое значение для достоверности результата. Нельзя считать универсальным решение, при котором проба всегда берется из одного и того же места. Схема зависит от вида транспорта, размеров кузова, характера партии, требований предприятия и применяемой методики контроля.

Например, для длинного кузова может использоваться несколько зон отбора по его длине. При этом рабочий орган погружается на необходимую глубину, а небольшие порции из разных мест объединяются. Если партия поступает на ленточном конвейере, принцип может быть другим: автоматический узел периодически пересекает поток и отбирает небольшие порции через заданные интервалы.

Особенно важно учитывать, что зерновая масса может расслаиваться. Более легкие частицы, пыль и некоторые виды примесей способны перемещаться иначе, чем основное зерно. Поэтому случайный отбор из одной зоны не всегда способен отразить реальную структуру партии. Распределенный отбор позволяет снизить вероятность такого искажения.

Пневматическая транспортировка образца

Во многих автоматических системах после извлечения зерно необходимо быстро доставить к приемной емкости или лабораторному узлу. Для этого может применяться пневматическая транспортировка. Воздушный поток перемещает небольшие порции зерна по трубопроводу от точки отбора к месту назначения.

Система такого типа особенно удобна на крупных объектах, где пробоотборное устройство и лаборатория расположены на значительном расстоянии. После захвата материала открывается соответствующий канал, создается поток воздуха, и зерно перемещается по трубе. В конечной точке материал отделяется от воздуха и поступает в контейнер.

При проектировании необходимо учитывать длину трассы, диаметр трубопровода, характеристики зерна и допустимую скорость перемещения. Слишком агрессивный режим транспортировки может увеличивать вероятность механического повреждения отдельных культур, поэтому параметры системы должны подбираться с учетом конкретного применения.

Что происходит с пробой после отбора

Полученный материал не обязательно сразу отправляется на анализ целиком. На практике из объединенной пробы может формироваться лабораторный образец необходимой массы. Для этого применяются делители проб и другие устройства, обеспечивающие равномерное сокращение количества материала.

Например, автоматическая система отобрала несколько порций общей массой 2 килограмма, тогда как лаборатории требуется 500 граммов для проведения предусмотренного набора анализов. Использование специализированного делителя позволяет получить часть образца без простого отбора верхнего слоя из общей емкости. Это важно, поскольку механическое перемешивание и правильное деление помогают сохранить представительность конечной пробы.

После подготовки образца специалисты могут определить влажность, засоренность, содержание поврежденных зерен, натуру, зараженность и другие характеристики в зависимости от культуры и требований конкретного предприятия. Результаты используются для приемки, классификации, хранения, формирования партий и принятия технологических решений.

Как автоматический пробоотборник снижает влияние человеческого фактора

Одной из главных причин внедрения автоматических систем является стандартизация процедуры. Когда один сотрудник берет пробу вручную, он может изменить глубину погружения, количество порций или расположение точек. На результат способны повлиять даже такие обстоятельства, как спешка при большом потоке транспорта или физическая сложность доступа к отдельным участкам кузова.

Автоматизированное оборудование позволяет задавать последовательность операций заранее. Если, например, программа предусматривает пять точек отбора, механизм проходит их в заданном порядке. Оператору не требуется каждый раз вручную рассчитывать перемещения. Это не исключает необходимости контроля со стороны персонала, но переносит значительную часть повторяющихся операций с человека на оборудование.

Кроме того, автоматизация помогает документировать процесс. В составе комплексной системы можно фиксировать факт прохождения процедуры, связывать пробу с конкретной партией и передавать результаты в учетную систему предприятия. Чем выше объем приемки, тем существеннее становится значение такой прослеживаемости.

Автоматический отбор проб на приемке автомобилей

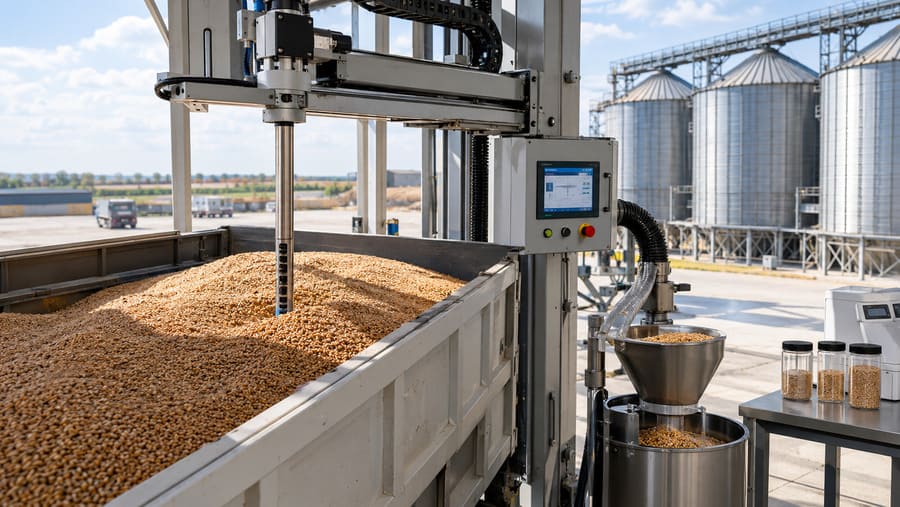

Один из наиболее распространенных сценариев использования — приемка зерна, доставляемого автотранспортом. Машина заезжает на приемную площадку, после чего система определяет рабочие координаты. В зависимости от оснащения предприятия информация о транспортном средстве и партии может быть связана с электронной системой учета.

После запуска цикла рабочая стрела перемещается к первой позиции, щуп погружается в зерно и забирает порцию. Затем механизм выходит из насыпи, а материал отправляется в приемную емкость. Аналогичная операция проводится в нескольких других точках. По завершении отбора оборудование возвращается в исходное положение, а объединенный образец направляется на дальнейший контроль.

Предположим, на предприятие прибывает партия ячменя массой 20 тонн. Внешне зерно выглядит однородным, однако лабораторное исследование должно показать, соответствует ли оно установленным требованиям. Отбор из нескольких участков позволяет получить материал для анализа, который учитывает не только поверхность партии, но и более глубокие слои.

Работа с зерновым потоком

Другой вариант применения связан с непрерывным потоком зерна на технологической линии. В этом случае пробоотборник устанавливается непосредственно на конвейере, нории или другом участке транспортирования материала. Задача системы заключается в периодическом извлечении небольших порций через определенные промежутки времени.

Например, если линия непрерывно перемещает кукурузу, пробоотборный механизм может регулярно пересекать поток и извлекать небольшое количество зерна. Последовательность порций накапливается в общей емкости, после чего из нее формируется лабораторный образец. Такой способ особенно полезен при контроле больших объемов продукции, когда остановка технологической линии ради ручного отбора была бы неудобной.

Ключевой принцип здесь заключается в регулярности. Чем более систематически отбираются порции из потока, тем лучше можно охарактеризовать материал за определенный период. Однако конкретный интервал должен соответствовать методике контроля и особенностям технологического процесса.

Какие культуры можно контролировать

Автоматические пробоотборники применяются для различных сыпучих зерновых и некоторых других сельскохозяйственных материалов. На предприятиях может потребоваться контроль пшеницы, ржи, ячменя, овса, кукурузы, подсолнечника и других культур. При этом рабочие параметры оборудования должны соответствовать свойствам конкретного материала.

Размер и форма зерна, наличие шелухи, влажность, количество мелкой фракции и другие характеристики влияют на движение материала внутри пробоотборника и транспортного тракта. Поэтому оборудование, рассчитанное на работу с пшеницей, не следует автоматически считать оптимальным для любой другой культуры без проверки технических параметров.

Какие параметры важны при эксплуатации

Эффективность системы зависит не только от конструкции, но и от правильной настройки. Важными параметрами являются глубина отбора, количество точек, объем отдельных порций, скорость перемещения рабочего органа, параметры пневматической транспортировки и порядок формирования объединенной пробы.

Отдельное внимание следует уделять техническому состоянию пробоотборного щупа. Загрязнение внутренних каналов, износ подвижных деталей или нарушение герметичности пневматической системы способны повлиять на стабильность работы. Поэтому регулярный осмотр оборудования должен быть частью стандартного регламента эксплуатации.

Также важно проверять корректность положения рабочего органа. Если механизм систематически останавливается в неправильной координате, часть запланированных зон может оставаться без контроля. На крупных предприятиях поэтому целесообразно периодически проверять соответствие фактических перемещений заданным параметрам.

Безопасность при эксплуатации оборудования

Автоматический механизм работает рядом с транспортными средствами, движущимися деталями и сыпучим материалом, поэтому безопасность должна учитываться еще на этапе проектирования рабочей зоны. В конструкции предусматриваются системы ограничения перемещений, защитные устройства и аварийная остановка.

Персонал должен соблюдать установленные правила нахождения рядом с работающим механизмом. В частности, нельзя пытаться вручную извлекать застрявшее зерно, очищать рабочий орган или проводить обслуживание при активном приводе. Перед техническими работами оборудование переводят в безопасное состояние в соответствии с инструкцией производителя.

Отдельным вопросом является защита от пыли. При приемке зерна в воздухе могут присутствовать мелкие частицы, поэтому организация вентиляции и применение средств индивидуальной защиты должны соответствовать условиям конкретного предприятия и действующим требованиям охраны труда.

Преимущества и ограничения автоматической системы

Автоматизация прежде всего дает возможность стандартизировать процесс и ускорить приемку. Машине не требуется долго находиться на площадке только для того, чтобы сотрудник вручную собрал несколько порций. При высокой загрузке приемного пункта это может положительно сказываться на общей пропускной способности.

Еще один фактор — повторяемость. Одинаковая последовательность действий позволяет уменьшить зависимость результата от индивидуальной техники работы оператора. При интеграции с информационной системой появляется возможность связать результаты анализа с конкретной партией и сохранить историю операций.

При этом автоматический пробоотборник не заменяет лабораторный анализ и квалифицированный персонал. Он решает задачу получения материала для исследования, но достоверность итогового результата также зависит от методики испытаний, состояния лабораторного оборудования и правильной подготовки образца.

Чем автоматический отбор отличается от ручного

Ручной способ может быть вполне применим на небольшом объекте, особенно если объем поступающего зерна невелик. Однако при увеличении количества транспортных средств возрастает нагрузка на персонал. Кроме того, доступ к разным участкам кузова может быть неудобным или требовать дополнительных операций.

Автоматизированная система позволяет выполнять повторяющиеся перемещения механически. Это особенно заметно в часы пик. Если за смену на приемку поступают десятки автомобилей, экономия времени на каждой операции может складываться в значительное сокращение общей продолжительности приемки.

При этом ручной контроль остается важным дополнением. Оператор следит за правильностью работы оборудования, оценивает нестандартные ситуации и выполняет обслуживание. Таким образом, автоматизация обычно не исключает человека из процесса, а меняет характер его работы: вместо постоянного выполнения однотипных действий специалист контролирует систему и занимается задачами, требующими принятия решений.

Почему представительность пробы имеет решающее значение

Даже самое точное лабораторное оборудование не сможет полностью компенсировать неправильно отобранный образец. Если в лабораторию поступила проба, которая не отражает реальный состав партии, результаты анализа будут относиться прежде всего к этой конкретной порции материала.

Допустим, партия содержит неоднородные участки по влажности. Если случайно взять только сухой верхний слой, лабораторные показатели могут отличаться от характеристик всей массы зерна. При распределенном автоматическом отборе вероятность получить материал из различных зон повышается. Поэтому качество пробоотборного этапа является частью общей системы контроля качества, а не второстепенной операцией.

Интеграция с автоматизированной приемкой

На современных зерноприемных предприятиях пробоотборник может быть частью более крупного комплекса автоматизации. В него входят весовое оборудование, системы идентификации транспорта, лабораторные информационные системы, шлагбаумы, светофоры и средства регистрации операций.

В таком сценарии автомобиль сначала идентифицируется, затем проходит взвешивание, после чего направляется к месту отбора. Проба автоматически доставляется в предусмотренную точку, а сведения о партии сохраняются в информационной системе. После получения результатов лаборатории данные могут использоваться при окончательном расчете массы и качества продукции.

Например, при поступлении партии пшеницы система может сохранить номер транспортного средства, время прибытия, массу до выгрузки, сведения об отобранной пробе и результаты лабораторных измерений. Это создает единую цифровую цепочку от момента въезда автомобиля на территорию предприятия до завершения приемки.

На что обратить внимание при выборе оборудования

Выбор автоматического пробоотборника должен начинаться с анализа реальных условий эксплуатации. Важно определить, какие культуры будут контролироваться, какой транспорт используется, каковы размеры приемной площадки, где находится лаборатория и какая производительность требуется предприятию.

Следует оценить диапазон перемещения рабочего органа, допустимую глубину отбора, объем порции, количество точек, способ транспортировки образца и возможность подключения к системе автоматизации. Не менее важны доступность технического обслуживания и наличие расходных компонентов.

Если предприятие принимает преимущественно зерно автомобилями, необходимо учитывать геометрию разных кузовов. Если одна площадка обслуживает самосвалы нескольких типов, система должна обеспечивать безопасный доступ к необходимым зонам без постоянной ручной корректировки.

Обслуживание и профилактика

Даже надежное оборудование требует регулярного обслуживания. Зерновая пыль способна накапливаться в механизмах, трубопроводах и соединениях. Поэтому очистка должна выполняться с периодичностью, установленной производителем и регламентом предприятия.

Особое внимание уделяют состоянию направляющих, приводов, соединений, датчиков и рабочих каналов. В пневматических системах дополнительно проверяют герметичность трассы и состояние фильтрующих элементов. При появлении нестабильной подачи образца необходимо установить причину до того, как проблема начнет систематически влиять на процедуру контроля.

Профилактика выгодно отличается от ремонта уже возникшей неисправности тем, что позволяет планировать остановки оборудования. Для крупного элеватора это особенно важно: неожиданная остановка пробоотборной системы в период массовой приемки может создать задержки на всей технологической площадке.

Как выглядит типичный цикл работы

Если обобщить принцип действия, рабочий цикл можно представить как последовательность нескольких операций. Сначала транспортное средство или зерновой поток занимают рабочее положение. Затем система определяет первую точку отбора и перемещает к ней рабочий орган. После погружения захватывается порция зерна, которая направляется в общий приемник. Далее механизм переходит к следующей точке и повторяет операцию.

После завершения всех заданных точек отдельные порции объединяются. Полученный материал может поступить на деление и подготовку лабораторной пробы. Затем специалисты проводят необходимые исследования, а результаты связываются с соответствующей партией. После окончания цикла рабочий орган возвращается в исходное положение, а оборудование готовится к следующему транспортному средству.

Такая последовательность кажется простой, однако в реальной системе за ней стоит согласованная работа приводов, датчиков, программного управления и устройств транспортировки материала. Именно взаимодействие этих компонентов превращает отдельный механический щуп в полноценную автоматизированную систему контроля.

Итоги: какую задачу решает автоматический пробоотборник

Автоматический пробоотборник для зерна является важной частью современной инфраструктуры приемки и контроля сельскохозяйственного сырья. Его основная функция заключается в систематическом получении порций материала из выбранных участков с последующим формированием образца для лабораторного исследования. В зависимости от конструкции оборудование может работать с автомобильным транспортом или непосредственно с непрерывным зерновым потоком.

Главная ценность такой системы заключается в стандартизации процедуры. Правильно настроенное оборудование помогает получать более репрезентативные образцы, уменьшать количество ручных операций и ускорять приемку больших объемов продукции. При интеграции с весовым и лабораторным комплексом пробоотборник становится одним из элементов единой автоматизированной цепочки контроля.

При этом результат зависит не только от самого механизма. Необходимо правильно определить схему отбора, регулярно обслуживать оборудование, соблюдать требования безопасности и использовать соответствующие методики подготовки и исследования проб. Только при комплексном подходе автоматизация действительно становится инструментом надежного контроля качества зерна.
